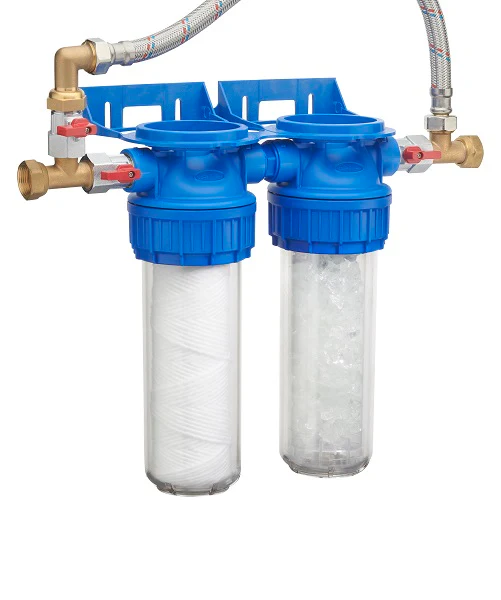

La estación de tratamiento / filtrado procura una doble acción en la calidad del agua que bebemos en nuestro hogar. Ella esta compuesta de dos porta-filtros alojando cada uno su cartucho propio.

1 cartucho anti cal proporcionado

1 cartucho anti impurezas proporcinado

1- Lucha contra el cal

El cal se forma por una asociación química de iones negativos al momento de calentarse el agua, su presencia provoca muchas molestias mas o menos graves

El mas sensible esta a nivel del calentador de agua que pierde su eficiencia, sobre consumo de energía utilizada, y se deteriora con el tiempo

El cal daña igualmente todos los dispositivos sanitarios; lavadora, lava vajillas, grifería y cafeteras

Depósitos se forman en superficies en contacto con aguas duras; las mampáras de ducha y los grifos requieren un mantenimiento mucho mas regular

El cartucho de polifosfato impide la formación de cal, protegiendo asi el calentador de agua y todos los dispositivos alimentados en la instalación de fontanería

Suministrado con 1 cartucho de hilo de bobina

2- Lucha contra las impurezas

El cartucho de polifosfato bobinado filtra las impurezas hasta 25 micrones, protegiendo así el cartucho de polifosfato, los aparatos y canalizaciones en aguas arriba

Suministrado con 1 cartucho de hilo bobinado

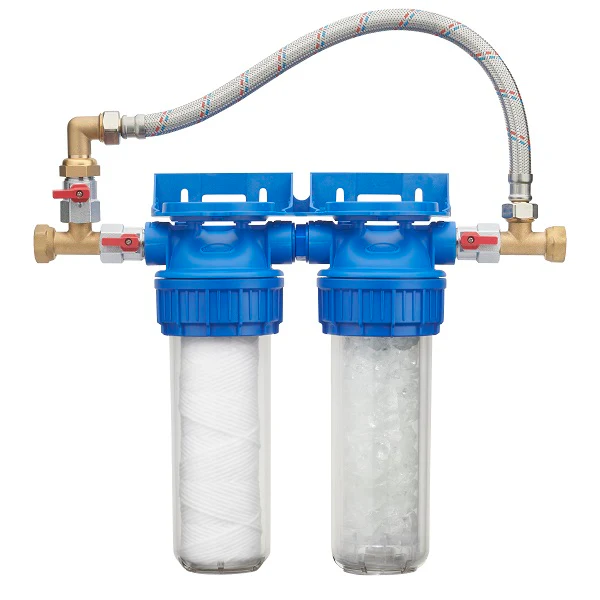

By Pass o Derivación

El Kit de derivación o by pass proporcionado permite mantener el suministro de agua al momento que se realice un cambio de cartuchos

derivacion de agua

Existe también sin derivación by pass

La estación se conecta imperativamente sobre la alimentación de agua fria, idealmente antes del calentador de agua para aprovechar al 100% la accion del filtro contra el Cal.

Material necesario

nivelador lapiz taladro

1 nivelador / 1 lápiz / 1 llave plana / 1 taladro

Etapas de Montaje

1- Cortar el suministro de agua

Si usted instalará una estación sobre una instalación ya en servicio, corte el paso de agua y purge

Corte el tubo de alimentación de agua en el lugar que posicionará la estación de tratamiento de agua, previendo el espacio para los flexibles necesarios a la conexión; (la estación con derivación by pass mide 43 cm de largo)

Montaje estacion de agua

2-Montaje

Desmonte los 2 porta filtros para manipular comodamente

Conectar 1 válvula en cada extremidad, además 1 conector en forma de Te

Utilice teflón para realizar la estanqueidad

montaje estacion de agua

3- Derivación

Finalice el montaje de derivación o by pass conectando la 3ra válvula a la vertical del costado de la llegada de agua, y conecte el codo sobre la válvula

Conectar el flexible de cada lado de la estación

instalacion de flexible estacion de agua

4- Conexión

Fijar la estación al muro a la horizontal, y conectar las Tes en cada extremo al suministro de agua con flaxibles

Montaje estacion de agua

La llegada y la salida son roscadas en hembra tuerca giratoria 3/4 para una fácil conexión !

5- Posicionamiento de cartuchos

Atornillar los porta filtros con cartuchos al interior

En el sentido de llegada de agua, el cartucho bobinado primero, el cartucho polifosfato en segundo lugar

montaje estacion de agua

Terminado ! Ya puedes dar el paso de agua

La llave de apertura / cierre se pociciona sobre una de los filtros para asi no perderla

estacion de agua

1- Cortar la alimentación de agua

Y purgar el agua para hacer caer la presión

porta filtro de agua

2- Desenrosque el frasco con la llave

Atención, esta lleno de agua por ende mas pesado

filtro de agua

3- Posicione el nuevo cartucho en el porta filtros

Los pasadores en la parte inferior del frasco lo guian para colocar el cartucho

porta filtro de agua, cambio de cartucho

4- Purgar el aire

Desenrosque la válvula roja sobre la parte superior para purgar el aire presente en el porta filtro

porta filtro de agua valvula de purga de aire

5- Verificar el porta filtro

Abrir progresivamente la válvula de alimentación de agua, y verifique la estanqueidad

porta filtro de agua

Cerrar la válvula de purga de aire

Terminado !

El material de filtración y de tratamiento de la marca ORIA es % compatible con el consumo humano de agua

Todos los componentes son acreedores de una Conformidad Sanitaria

El polifosfato utilizado es en conformidad

Materiales utilizados

Cabezal de los filtros: ABS

Tuerca de los filtros: ABS

Frasco: Poliester

Juntas de los filtros: Tórica

Cartuchos anti impurezas: Polipropileno bobinado

Cartucho anti Cal: Polifosfato

Juntas de conexión: Fibra roja

Conectores y válvulas de derivación: Latón

Flexibles: Inox (tuercas en latón)

Dimensiones Útiles

porta filtro de agua plan

Largo total: 430 milímetros

Altura total: 340 milímetros (aprox 500 milímetros con el flexible de derivación)

Profundidad total: 150 milímetros

Profundidad de conexión: 95 milímetros

Espaciado entre fijaciones murales: 70 milímetros

La estación de filtrado de agua es entregada con todo lo necesario para su instalación, conexión y uso inmediato

1 porta filtro doble

1 by pass para derivación

1 cartucho polifosfato anti cal

1 cartucho bobinado anti impurezas

1 llave de aflojamiento (apertura/cierre)

1 juego de juntas de estanqueidad

1 cinta de teflón

1 Informativo de montaje ilustrado en imagenes y en Español

estacion porta filtro de agua oria

Precio

Colecciones

Portacartuchos filtro agua

Porta Filtro de Agua Simple

Estación Filtro de agua anti cal + Derivación de agua

Estación doble antical/antimpurezas - ORIA

Mini filtro anti cal para lavadora

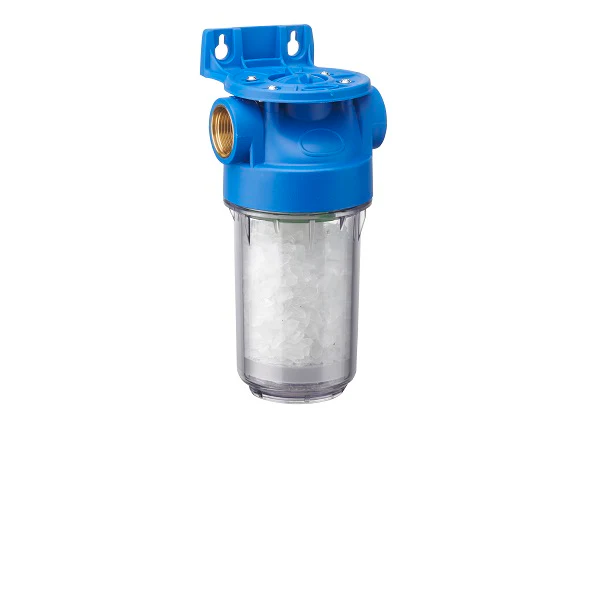

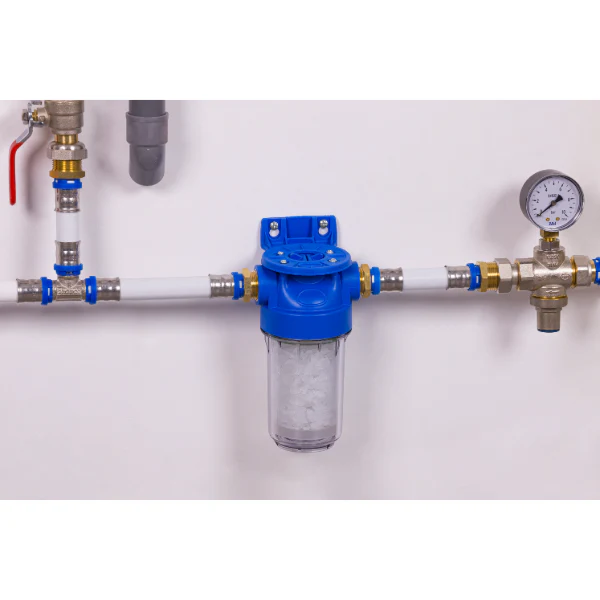

Mini estación anti sarro para calentadores de agua
